MPa di sigillatura Max Od Of Body di abilità 25 di pressione T 30 dell'imballatore Size340×245 gancio della fodera del giacimento di petrolio da 308 millimetri

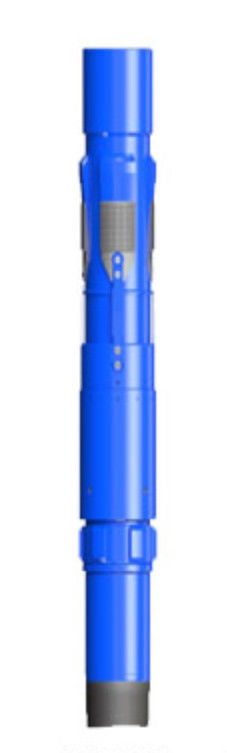

Gancio resistente della fodera di API Oilfield H2s per cementare
Il gancio della fodera di Mchanical, con i doppi coni, slittamenti di doppio fila e doppi cilindri, è messo idraulicamente applicando la pressione attraverso la corda di battibecco. Una palla di regolazione è distribuita o caduta al sedile della palla sviluppato nel collare d'atterraggio. La pressione applicata spinge slitta sul cono alla posizione stabilita.
Caratteristiche:
1, Theis ha messo idraulicamente, applicabile ai pozzi differenti, particolarmente ai pozzi profondi.
2, con due meccanismi di regolazione differenti, la latta hanno messo facilmente.
3, lavorando con il trasportatore QUADRATO della regolazione-palla, sono adatti ad applicazioni in pozzi orizzontali o alto-deviati.
4, l'elemento di sigillamento del pistone sono fatti del nitrile/del fluoro di gomma per le valutazioni della temperatura ed ad alta pressione.
5, parti principali sono fabbricati con l'acciaio legato ad alta resistenza che fornisce l'alta resistenza crollo/di scoppio.
Parametri della proprietà
Vantaggi e caratteristiche:
1- Per la cementazione della fodera del problema d'incanalatura dell'acqua del gas e del petrolio fornire il dispositivo di sostegno dell'imballatore
2- Tubo di gomma dell'imballatore di gomma di uso HNBR
3- 50 MPA o tensione, una resistenza al calore di 204 gradi.
Il gancio della fodera con un imballatore può efficacemente sigillare lo spazio anulare di sovrapposizione ed impedire la migrazione di fluido/di gas fra l'intelaiatura e la formazione causare l'incanalatura del gas.
Dopo la cementazione, metta l'imballatore. Sollevi la sonda su per creare un a campana e faccia circolare i residui in eccesso del cemento senza colpire la formazione più bassa.
Principio:
Dopo il tubo di coda è abbassato alla posizione progettata, seguono la procedura normale di regolazione, di inversione, di cementazione e di urtare, sollevare la sonda fino a estenda il blocco di sigillatura sullo strumento e mettalo a sedere sul fronte dell'estremità superiore del tubo di ritorno. Abbassi la sonda, tagli i perni ed il tubo di gomma si espande nell'ambito di forza esterna, formante un'efficace guarnizione fra l'intelaiatura superiore ed il tubo di ritorno.
| dati tecnici del 技 术 参 数 | dimensione del 规 格 | ||||
| 340×245 | 245×178 | 178×140 | 178× 127(114) | 140×102 (95,89) | |
| -140 | |||||
| carico t della sospensione rotaed 额定悬挂载荷 | 240 | 120 | 50 | 50 | 30 |
| pressione t dell'imballatore del 封隔器座封压力 | 30 | 30 | 30 | 30 | 30 |
| MPa di sigillatura di abilità del 密封能力 | 25 | 25 | 25 | 25 | 25 |
| il 悬挂剪钉剪切压力 tosa la pressione del MPa d'attaccatura dei chiodi del taglio | 7--8 | 7---8 | 7--8 | 7---8 | 7---8 |
| il 球座剪钉剪切压力 tosa la pressione del MPa del chiodo del taglio del bussolotto sferico | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| il 座封剪钉剪切压力 tosa la pressione del chiodo di sigillatura t del taglio del sedile | 12 | 12 | 12 | 12 | 12 |
| il 空芯胶塞剪钉剪切压力 tosa la pressione del MPa di gomma vuoto dei chiodi del taglio della spina | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 od massimo del corpo millimetro | 308 | 214 | 155 | 151 | 117 |
| identificazione del 本体内径 del corpo millimetro | 220 | 155 | 121 | 108 | 97 (82,75) |
| lunghezza del 回接筒长度 del tubo di ritorno millimetro | 500 | 500 | 300 | 140 | |
| identificazione del 回接筒内径 del tubo millimetro di ritorno | 255 | 190 | 134 | 105 | |
| spessore di rivestimento millimetro del vestito del 适用的套管壁厚 | 8,33, 9,65, 10,92, | 8,94, 10,03, | 9,19, | 9,19, 10,36, | 6,20, 6,98, 7,72, |
| 12,19, | 11,05, | 8,05; | 11,51 | 9,17 | |
| 13,06 | 11,99 | 6,91' | |||
| 5,87 | |||||
