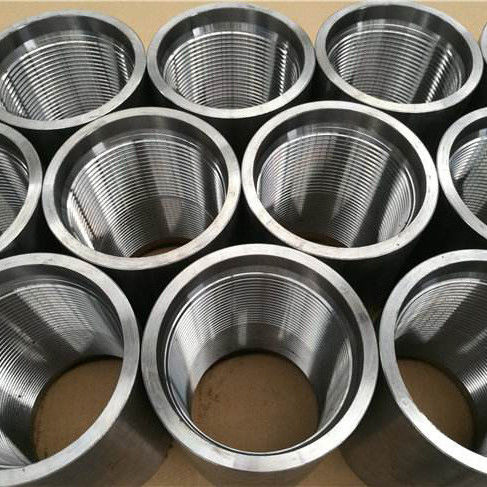

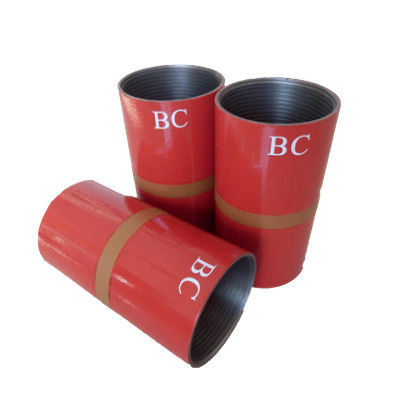

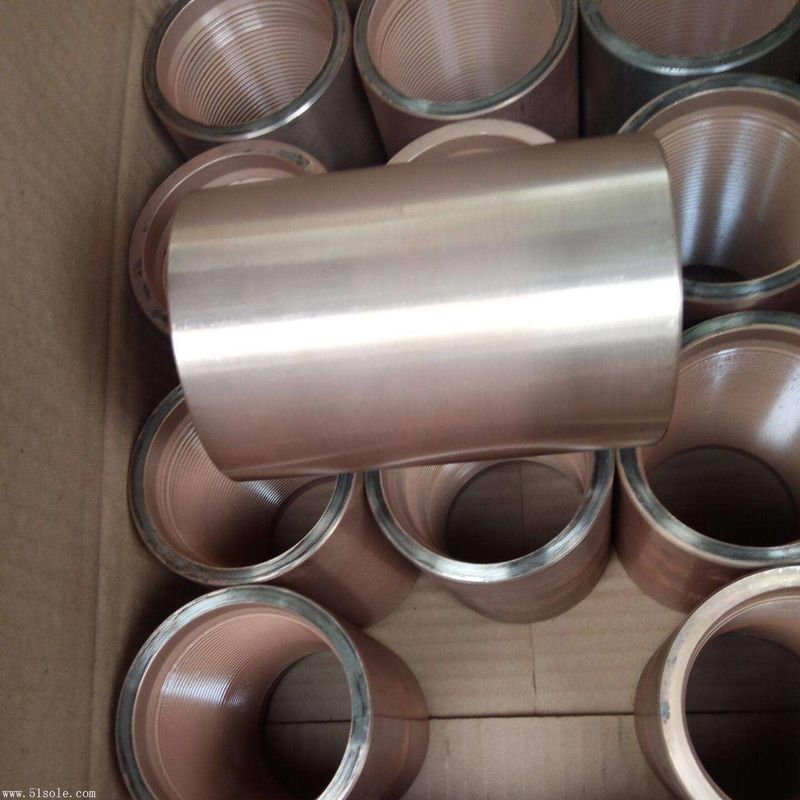

Norma di rivestimento degli accoppiamenti api 5CT degli accoppiamenti SMLS del giacimento di petrolio di BTC 127mm
| Standards: | API 5CT | Grades: | J/K55, N80-1/Q, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, 13Cr eccellente, P110, P110-13CR, TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2» - 13-3/8") | Thread buckle type: | BTC/STC/LTC |
| Manufacturing type: | senza cuciture | Inspection: | NDT ed ecc secondo l'api 5ct e 5b |
| High Light: | Accoppiamenti di rivestimento di SMLS,Accoppiamenti del giacimento di petrolio di EUE NUE,accoppiamenti del giacimento di petrolio di 127mm |
||
CUPLINGS di cassa; SMLS; EUE & NUE CUPLINGS; OILFIELDDUSE; COPPLING STORE MATERIAL; API 5CT STANDARD
Nome del prodotto: accoppiamenti per involucri; SMLS; accoppiamenti UEE & NUE; USO DI ATTUALIZZI DELL'OILFIELD; MATERIALE D'ACCOGLIO
Le norme: API SPEC 5CT, API SEPC 5B, API-7
Materiale/grado di acciaio: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S, ecc.
Specificità: OD-127mm-356.12mm (4-1/2'-13-3/8')
Tipo di fibbia: BTC/STC/LTC
L'accoppiamento dell'involucro è la parte di collegamento dell'involucro per trasmettere il carico ambientale ed è anche l'anello debole che è soggetto a incidenti di guasto.
È noto che l'integrità del pozzo nel ciclo di vita non è limitata solo dalla resistenza del filo di connessione dell'involucro, ma anche dalle prestazioni di tenuta dei fili di accoppiamento (Han e Wang,1999)Pertanto, è di grande importanza studiare l'integrità di tenuta dell'accoppiamento della cassa sotto carico non uniforme.
Accoppiamento di cassa:Una corta lunghezza di tubo utilizzato per collegare due giunti diconchiglieUn accoppiamento a cassa ha fili interni (femminileforma del filo) lavorati per abbinare i filettini esterni (filettini maschili) dei giunti lunghi dell'involucro.
LISTA delle dimensioni di accoppiamento STC/LTC
| dimensione (in) | tubo OD mm | accoppiamento OD W mm | Lunghezza minima NL mm | diametro del foro Q mm | profondità del foro q mm | larghezza della superficie del cuscinetto b mm | di manovra di blocco A | Distanza dall'estremità del tubo al centro dell'accoppiamento dopo serraggio J mm | numero di filo per ogni pollice | peso KG accoppiamento corto | peso KG accoppiamento lungo |
| 4-1/2' | 114.3 | 127 | 158.75 (corto)/177.8 (lungo) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((corto)/196.85 ((lungo) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2' | 139.7 | 153.67 | 171.45 (corto) /203.2 (lungo) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (corto)/228.6 (lungo) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (corto) / 266.7 (lungo) | 248.44 | 11.0 | 6.35 | 3 e mezzo | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4' | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 e mezzo | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 e mezzo | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 e mezzo | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 e mezzo | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 (corto) /292.1 (lungo) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |
LISTA delle dimensioni di accoppiamento BTC
| dimensione (in) | tubo OD mm | accoppiamento OD W mm | Lunghezza minima NL mm | diametro del foro Q mm | larghezza della superficie del cuscinetto b mm | di manovra di blocco A | Distanza dall'estremità del tubo al centro dell'accoppiamento dopo serraggio J mm | numero di filo per ogni pollice | peso KG |
| 4-1/2' | 114.3 | 127 | 225.42 | 117.86 | 3.18 | Mezza. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2' | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4' | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8. | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8. | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8. | 12.7 | 5 | 50.1 |
